Снегоуборщик навесной шнекороторный СКАУТ SB-1160 для минитрактора

Устройство и принцип работы навесного снегоуборщика СКАУТ SB-1160

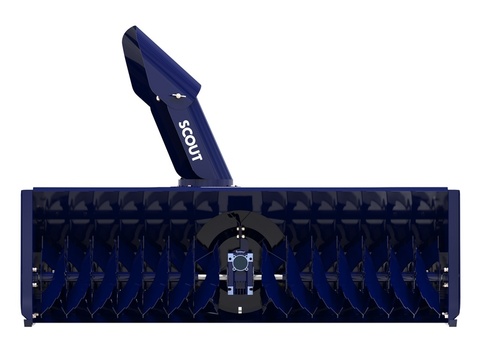

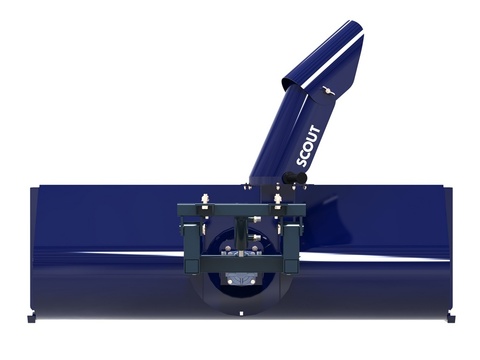

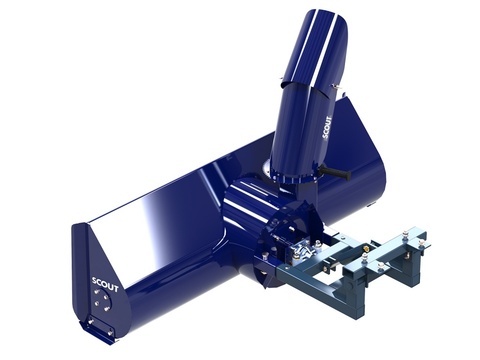

Корпус снегоуборщика представляет собой сварную конструкцию, образующую рабочее пространство для пяти симметрично расположенных фрез. Рабочими органами снегоуборщика являются фрезы, которые установлены на ведомые валы редуктора. К фланцу выбросного патрубка корпуса монтируется поворотный желоб отбрасывателя снега.

Привод снегоуборщика - от встроенного гидромотора. Желательно использование с тракторами СКАУТ, имеющими две и более гидравлических магистрали, так как одна будет использоваться для подъема и опускания оборудования в транспортное или рабочее положение, а вторая магистраль будет приводить в движение шестеренчатый гидромотор снегоотбрасывателя.

Работа снегоуборщика происходит следующим образом: при движении трактора, снег, попадая в зону работы фрезы-ротора, крошится, винтовыми лопастями фрезы сгоняется к центру, к выбросным лопаткам барабана. Снег захватывается лопатками и центробежной силой направляется вверх по горловине к желобу, где, взаимодействуя с его стенками и козырьком меняет свое направление на заданное и выбрасывается в необходимое место. Привод основных рабочих органов – фрез, ротора - осуществляется от гидравлической системы трактора. Вращение передается от ГМШ на вал ротора, далее на редуктор конический, который через предохранительные муфты вращает фрезы.

Минитрактор, и так будучи достаточно маневернным, при агрегатировании снегоуборочной насадкой не теряет свои показатели относительно радиуса поворота, и ширины прохода.

Рекомендуется использовать снегоуборочную насадку в комплекте со снеговыми цепями, которые надеваются на ведущие колеса, а так же переключать коробку трактора СКАУТ в режим блокировки ведущей оси (заблокировать дифференциал).
